 鋼絲繩切斷器簡介 |

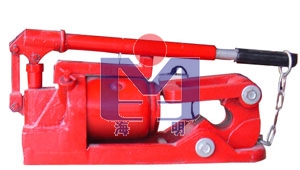

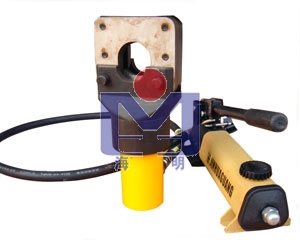

| 鋼絲繩切斷器是一種切斷鋼絲繩的專用工具。包括液壓鋼絲繩切斷機,分體式鋼絲繩切斷機兩種。液壓鋼絲繩切斷機由端座、座板、活塞、活塞桿、端帽、動力、定刀、定刀座、油缸、外殼、泵體、泵心、掀手、O型密封圈、拉臂等零件組成，利用液壓傳動原理，上下?lián)鍎?dòng)撳手，撳動油泵活塞，動力隨活塞向外伸出進行切割。它減輕了切割鋼絲繩的勞動強度，并提高了工作效率，它具有結構合理、操作方便、切斷快速、省力等優點。適用于船舶修造，工礦等部門。分體式鋼絲繩切斷機主要由動力源（配電動、手動泵均可），工作油缸，滑軌及切斷刀片等幾大部份組成，特別由于分體式鋼絲繩切斷機采用了分體式結構，從而根本上避免了以前因不小心操作造成鋼絲繩甩彈傷人現象。該切斷器不但可切斷￠32-52毫米鋼絲繩，還能切斷￠20毫米以下規格的圓棒材。該切斷機式樣美觀，結構先進，體積小，自重輕，使用可靠方便，屬?lài)?guó)內首創。 |
| 常用鋼絲繩切斷器介紹 |
|
| 參數型號 |
額定壓力 |
刀片行程 |
最大切斷鋼絲繩 |
外型尺寸mm |
| MFQ-32 |
63MPa |
40mm |
Φ32 |
600x230x120 |
| MFQ-52 |
63MPa |
58mm |
Φ52 |
600x350x350 |
|
|
|
型號 |
QY30 |
QY48 |
可切最大直徑鋼絲繩 |
30mm |
48mm |
活塞進程 |
≥38mm |
≥60mm |
最大剪切力 |
7.5T |
20T |
貯油量 |
0.19L |
0.30L |
手柄作用力 |
≤25kgf |
≤39kgf |
|
|
|
|
| 鋼絲繩切斷器工作示意圖 |
|
| 液壓鋼絲繩切斷機使用方法 |
1、切割前須檢查各部分結構是否正常。
2、將需切斷的鋼絲繩切放入定刀座內，將位臂套住型拉臂前端之矩形凸臺。
3、順時針?lè)较驍Q緊回油閥桿，然后將撳手上下?lián)鍎?dòng)，動刀隨活塞向外伸出進行切割鋼絲繩，鋼絲繩切斷后，將回油閥桿逆時針?lè)较蛐�，�?dòng)刀自行漸漸返回。 |
| 分體式鋼絲繩切斷機使用方法 |
1、將油缸與油泵用高壓膠管相連接，并將回油螺栓旋緊。
2、將活動銷撥出，轉動滑軌，然后將待切鋼絲繩放入槽中（直接穿入），上好活動銷。
3、上下?lián)鍎?dòng)手柄、使刀片前進，即可實現切斷動作。
4、前進動作完畢，旋松回油螺栓，使刀回程，準備下次動作。 |
| 液壓鋼絲繩切斷機維護保養事項 |
1、液壓鋼絲繩切斷機根據使用條件不同，工作環境溫度在-5℃---+45℃時用N15機械油，工作環境溫度在-20℃--- -5℃時用合成錠子油濾后注入，須保持一定油量，否則達不到切割鋼絲繩的目的。
2、不適用于有酸減或腐蝕氣的工作場所使用。
3、使用過程中安放位置不得側置，倒置。
4、本產品在使用過程中須根據使用情況作定期檢查。 |
|
| | | |
