橡膠護舷吸能量測控系統型號、用途說明和組成：
1、型號：MFSY-1000、5000型。
2、設備用途：用于各種船用護舷的吸能量測試。

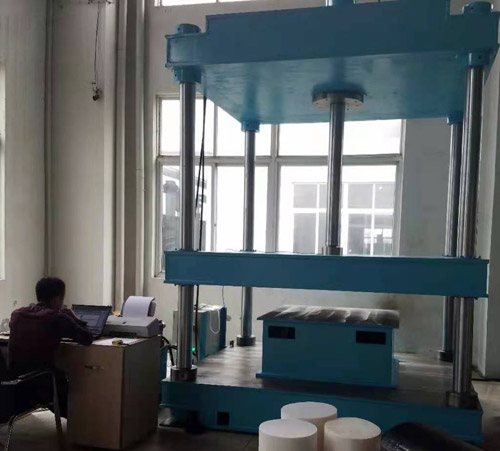

3、設備組成：本設備由四板四柱壓力機、PLC控制系統、打印系統、液壓系統等組成。

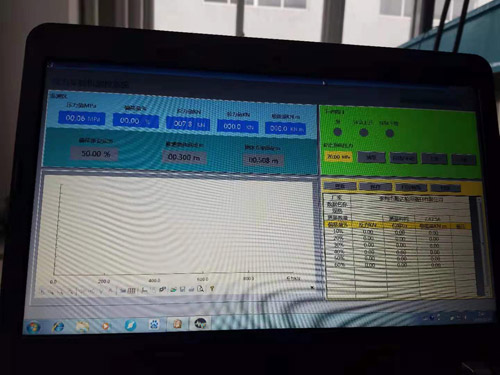

4、工作原理：通過壓機給護舷施加壓力模擬船舶靠岸場景，同時由傳感器（包括壓力傳感器/位移傳感器）采集信息并實時反饋給CPU。CPU對接受到的數據進行過濾篩選，并計算出最終結果，再將結果傳遞給上位機。操作者通過上位機的可視化界面可以觀察到整個測量結果。
| 技術性能指標： |
| 序號 |
主要性能 |
技術要求 |
| 1 |
工作臺面有效尺寸 |
2000mm×2000mm |
| 2 |
最大測試高度 |
2000mm |
| 3 |
最大測試力 |
1000KN |
| 4 |
工作行程 |
1500?mm |
| 5 |
吸能量 |
0—1000KJ |
| 序號 |
主要性能 |
技術要求 |
| 1 |
工作臺面有效尺寸 |
4000mm×4000mm |
| 2 |
最大測試高度 |
4000mm |
| 3 |
最大測試力 |
5000KN |
| 4 |
工作行程 |
2500?mm |
| 5 |
吸能量 |
0—5000KJ |
|
